Clapet Anti-Retour ITAP BLOCK® Réf. 101

Clapet Anti-Retour ITAP BLOCK® Réf. 101

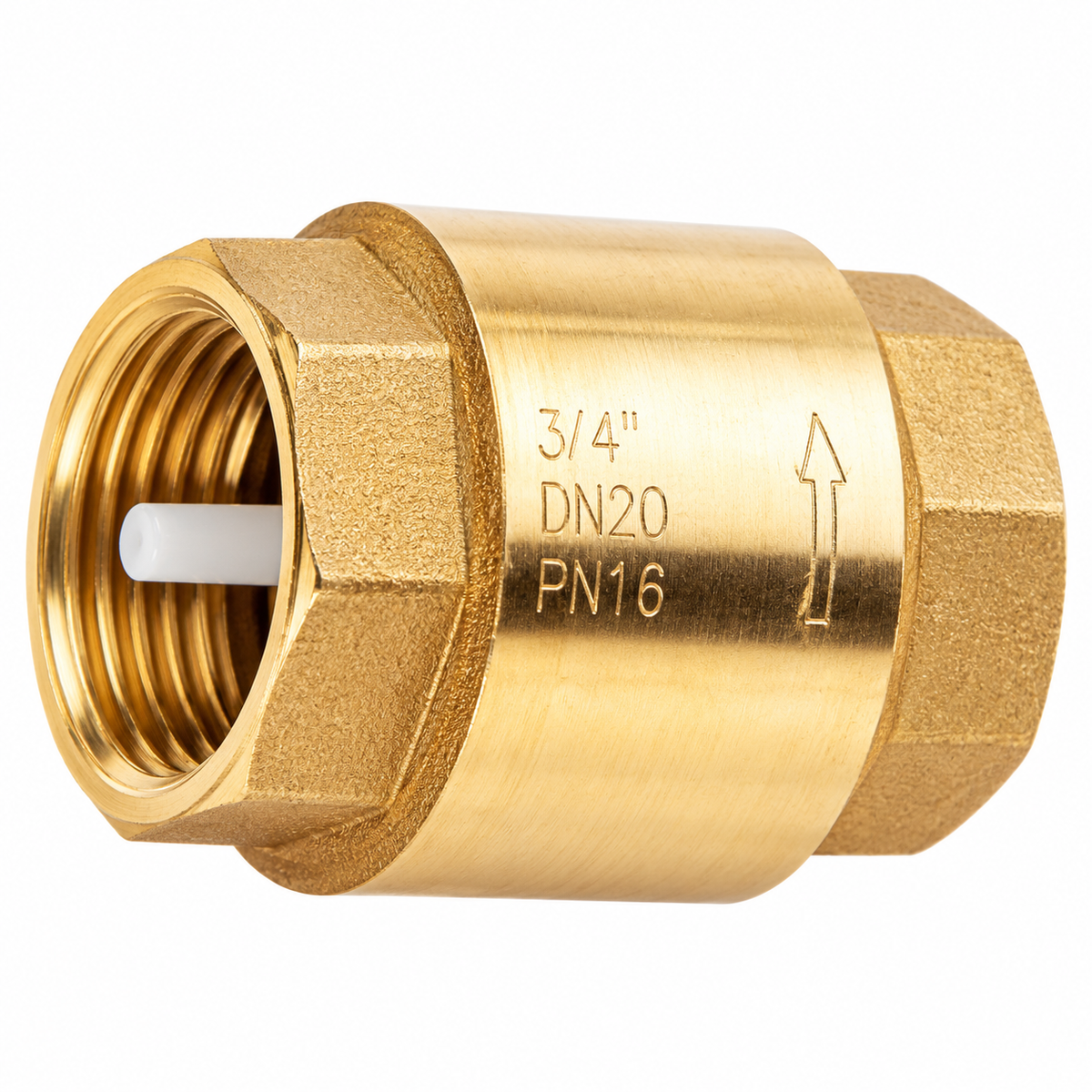

Le clapet anti-retour ITAP BLOCK® Réf. 101 empêche le retour du fluide dans les installations hydrauliques et pneumatiques compatibles. Son corps en laiton CW617N intègre un obturateur en polymère, un joint NBR et un ressort en acier inoxydable. Il s'installe verticalement, horizontalement ou en position oblique et fonctionne de -20 °C à +100 °C.

Fonctionnement

Le clapet laisse passer le fluide dans un seul sens. Lorsque la pression amont est suffisante, l'obturateur s'ouvre contre l'action du ressort. Quand le débit s'arrête ou que la pression s'inverse, le ressort ramène l'obturateur en position fermée et limite le retour du fluide.

Dimensions et pressions

Dimension	Pouce	DN	Réf. ITAP	Pression max.
20/27	3/4"	DN20	1010034	12 bar (174 psi)
26/34	1"	DN25	1010100	12 bar (174 psi)
33/42	1"1/4	DN32	1010114	10 bar (145 psi)
40/49	1"1/2	DN40	1010112	10 bar (145 psi)

Caractéristiques techniques

Caractéristique	Valeur
Marque	ITAP
Modèle	101 BLOCK® (modèle breveté)
Corps	Laiton CW617N
Obturateur	Polymère
Guide	Polymère
Joint torique	NBR
Ressort	Acier inoxydable AISI 302
Butée de ressort	Polymère
Filetage	ISO 228 (DIN EN ISO 228 / BS EN ISO 228)
Température	-20 °C à +100 °C
Position de montage	Verticale, horizontale ou oblique

Applications

Installations d'eau domestique, chauffage, climatisation et air comprimé. Respectez impérativement le sens d'écoulement indiqué sur le corps du clapet.

Voir aussi

• Plomberie

Lien utile

ITAP – Art. 101 BLOCK® Check Valve

FAQ – Questions fréquentes

Peut-il être monté dans les deux sens ?

Non. Respectez le sens d'écoulement indiqué par la flèche sur le corps. En revanche, la position de montage est libre : verticale, horizontale ou oblique.

Quelle pression maximale selon la dimension ?

12 bar pour les versions 3/4" et 1", 10 bar pour les versions 1"1/4 et 1"1/2, dans une plage de -20 °C à +100 °C.

Convient-il à l'air comprimé et au chauffage ?

Oui, ITAP indique ces applications, ainsi que l'eau domestique et la climatisation, dans les limites de pression et de température.

---
