Clapet Anti-Retour ITAP YORK® Réf. 103

Clapet Anti-Retour ITAP YORK® Réf. 103

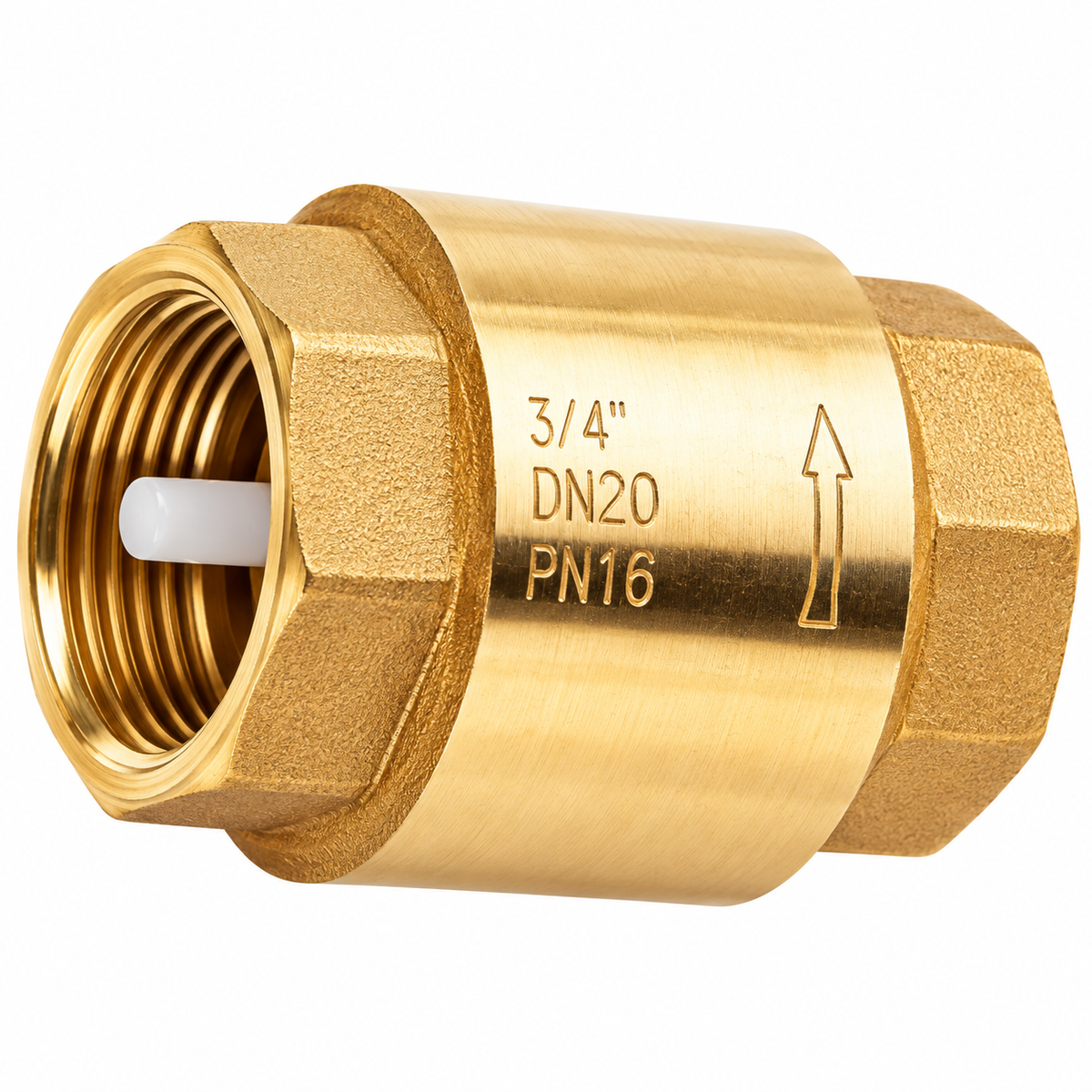

Le clapet anti-retour ITAP YORK® Réf. 103 empêche le retour du fluide dans les installations hydrauliques, de chauffage, de climatisation et pneumatiques compatibles. Son corps en laiton CW617N intègre un obturateur en polymère, un joint NBR et un ressort en acier inoxydable. Il s'installe verticalement, horizontalement ou en position oblique et fonctionne de -20 °C à +100 °C.

Fonctionnement

Le clapet YORK® laisse circuler le fluide dans un seul sens. Lorsque la pression amont est suffisante, le disque s'ouvre contre l'action du ressort. Quand le débit s'arrête ou s'inverse, le ressort ramène le disque sur son siège et limite le retour du fluide.

Dimensions, pressions et homologation

Dimension	Pouce	DN	Réf. ITAP	Pression max.	ACS
15/21	1/2"	DN15	1030012	12 bar (174 psi)	Oui
26/34	1"	DN25	1030100	12 bar (174 psi)	Oui
33/42	1"1/4	DN32	1030114	10 bar (145 psi)	Oui
50/60	2"	DN50	1030200	10 bar (145 psi)	Oui
66/76	2"1/2	DN65	1030212	8 bar (116 psi)	Non indiqué
80/90	3"	DN80	1030300	8 bar (116 psi)	Non indiqué

Caractéristiques techniques

Caractéristique	Valeur
Marque	ITAP
Modèle	103 YORK®
Corps	Laiton CW617N
Adaptateur terminal	Laiton CW617N
Disque / obturateur	Polymère
Guide / axe	Polymère
Joint	NBR
Ressort	Acier inoxydable AISI 302
Filetage	ISO 228 (DIN EN ISO 228 / BS EN ISO 228)
Température	-20 °C à +100 °C
Position de montage	Verticale, horizontale ou oblique

Applications

Installations hydrauliques, eau domestique, chauffage, climatisation, installations pneumatiques et air comprimé. Respectez impérativement le sens d'écoulement marqué sur le corps du clapet.

Voir aussi

• Plomberie

Lien utile

ITAP – Art. 103 YORK® Check Valve

FAQ – Questions fréquentes

Quelle pression maximale selon la dimension ?

12 bar en 1/2" et 1", 10 bar en 1"1/4 et 2", 8 bar en 2"1/2 et 3", dans une plage de -20 °C à +100 °C.

Est-il homologué ACS ?

Oui de 3/8" à 2" selon ITAP, soit les versions 15/21, 26/34, 33/42 et 50/60 de cette fiche. Les versions 2"1/2 et 3" ne sont pas annoncées ACS.

Peut-il être monté dans n'importe quelle position ?

Oui, verticalement, horizontalement ou en oblique, à condition de respecter le sens d'écoulement marqué sur le corps.

---
