Pompe DAB DP 102 M 1 CV – Aspiration Profonde Sans Éjecteur
Pompe DAB DP 102 M 1 CV – Aspiration Profonde Sans Éjecteur
Impossible de charger la disponibilité du service de retrait
Pompe DAB DP 102 M 1 CV – Aspiration Profonde Sans Éjecteur
L’éjecteur (E25 ou E30) est indispensable au fonctionnement en aspiration profonde et doit être commandé séparément.

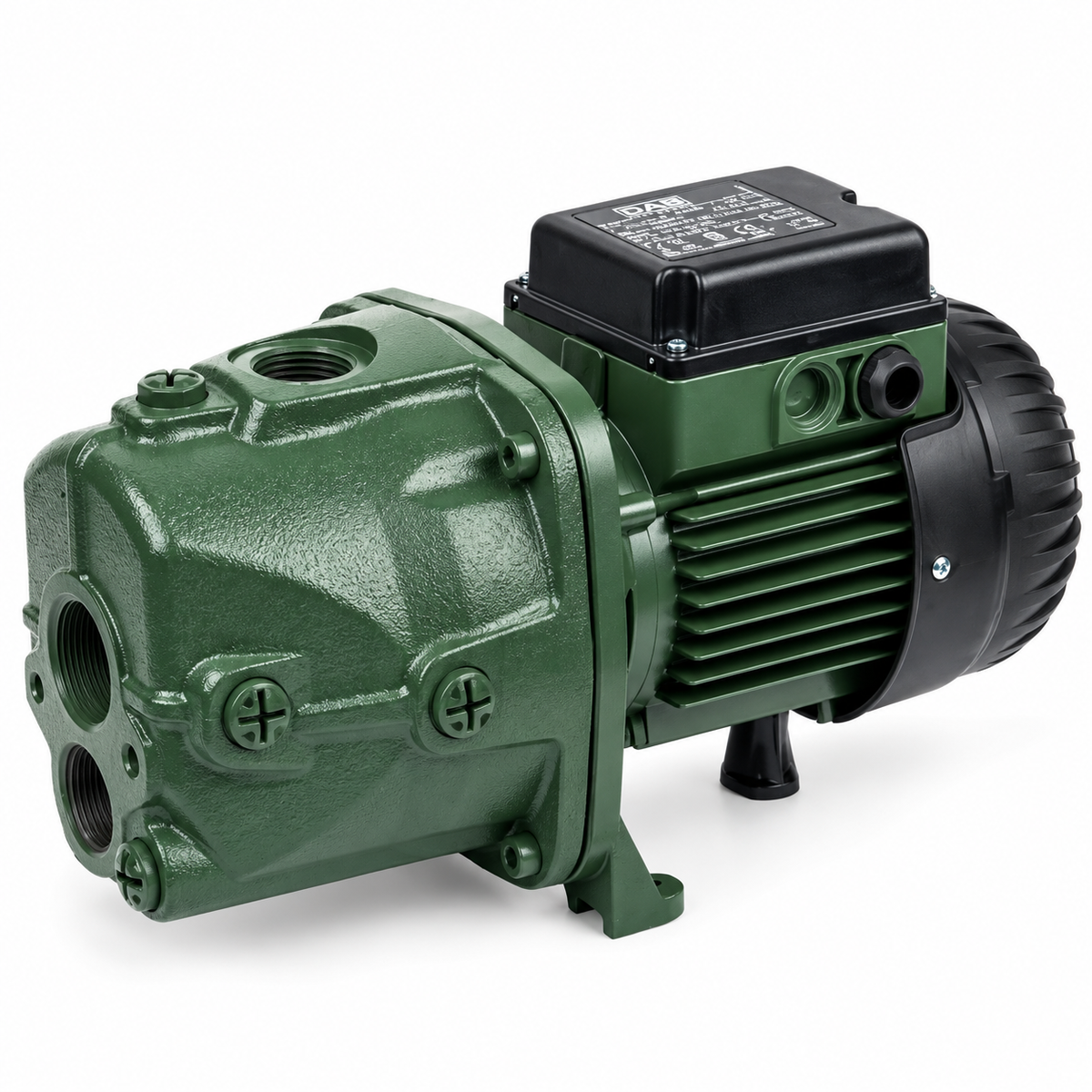

La DAB DP 102 M est une pompe centrifuge auto-amorçante monophaée spécialement conçue pour les installations d’aspiration profonde. Cette version Extra-EU fonctionne en 220–240 V / 50 Hz et développe une puissance nominale de 0,75 kW (1 CV).
Son corps et son support moteur sont en fonte, avec roue et diffuseur en technopolymère et garniture mécanique carbone/céramique. La pompe possède une aspiration de 1¼″, un refoulement de 1″ et une connexion de 1″ vers le circuit de l’éjecteur.
Selon la profondeur et les performances recherchées, DAB prévoit les éjecteurs E25 (réf. 109200020) et E30 (réf. 109200010) vendus séparément. Avec l’E30, le tableau officiel couvre des profondeurs d’aspiration jusqu’à 21 m.
Performances avec éjecteur E25
| Profondeur | Débit (l/h) | Pression (bar) |
|---|---|---|
| 9 m | 2 386 | 1,5 |
| 1 756 | 2 | |
| 1 097 | 2,5 | |
| 515 | 3 | |
| 126 | 3,5 | |
| 12 m | 1 930 | 1,5 |
| 1 190 | 2 | |
| 536 | 2,5 | |
| 87 | 3 | |
| 15 m | 1 459 | 1,5 |
| 773 | 2 | |
| 252 | 2,5 |
Valeurs officielles DAB – DP 102 M + E25.
Performances avec éjecteur E30
| Profondeur | Débit (l/h) | Pression (bar) |
|---|---|---|
| 12 m | 1 240 | 2 |
| 872 | 2,5 | |
| 566 | 3 | |
| 329 | 3,5 | |
| 156 | 4 | |
| 15 m | 1 028 | 2 |
| 701 | 2,5 | |
| 449 | 3 | |
| 255 | 3,5 | |
| 96 | 4 | |
| 18 m | 785 | 2 |
| 527 | 2,5 | |
| 302 | 3 | |
| 150 | 3,5 | |
| 15 | 4 | |
| 21 m | 635 | 2 |
| 374 | 2,5 | |
| 180 | 3 | |
| 39 | 3,5 |
Valeurs officielles DAB – DP 102 M + E30.
Construction officielle
| Corps de pompe | Fonte |
|---|---|
| Support moteur | Fonte |
| Roue | Technopolymère |
| Diffuseur | Technopolymère |
| Bagues d’usure / calage | Acier inoxydable |
| Garniture mécanique | Carbone / céramique |
| Moteur | Asynchrone fermé, refroidi par ventilation extérieure |
| Protection | Thermo-ampéremétrique incorporée + condensateur permanent |
Spécifications techniques
| Marque | DAB |
|---|---|
| Modèle | DP 102 M |
| Réf. fabricant (Extra-EU) | 102660880H |
| Anc. référence | 102660880 |
| Type | Pompe centrifuge auto-amorçante pour aspiration profonde |
| Alimentation | 1 × 220–240 V ~ 50 Hz |
| Motorisation | Monophaée |
| P1 max | 0,79 kW |
| P2 | 0,75 kW |
| Puissance | 1 HP / env. 1 CV |
| Courant | 3,8 A |
| Aspiration (DNA) | 1¼″ |
| Refoulement (DNM) | 1″ |
| Connexion éjecteur (DNE) | 1″ |
| Pression maximale | 6 bar |
| IP moteur | IP44 |
| IP bornier | IP55 |
| Classe d’isolation | F |
| Éjecteur | NON FOURNI – à commander séparément |
| Poids | 13 kg |
Dimensions officielles (DP 102)
| A | 398 mm |
|---|---|
| A1 | 392 mm |
| B | 175 mm |
| C | 86 mm |
| E | 177 mm |
| F | 13 mm |
| G | 111 mm |
| H | 203 mm |
| H1 | 94 mm |
| H2 | 49 mm |
| H3 | 179 mm |
| Trou de fixation | Ø 9 mm |
Conditions de fonctionnement
- Liquide : eau propre, sans substances solides ou abrasives, non visqueuse, non agressive, chimiquement neutre
- Température liquide (usage domestique) : 0 à +35 °C
- Température liquide (autres usages autorisés) : 0 à +40 °C
- Température ambiante maximale : +40 °C
- Pression maximale : 6 bar
- Installation : fixe, position horizontale
Avantages produit
- Marque DAB
- DP 102 M – réf. 102660880H (Extra-EU)
- Pompe pour aspiration profonde
- Monophaée 220–240 V
- P2 0,75 kW / 1 CV
- Corps et support en fonte
- Roue et diffuseur technopolymère
- Garniture carbone/céramique
- Protection thermique incorporée
- Aspiration 1¼″ – Refoulement 1″
- Pression maximale 6 bar
- IP44 (IP55 bornier) – Classe F
- Compatible éjecteurs E25 / E30 (vendus séparément)
- Profondeur jusqu’à 21 m avec E30 selon tableau officiel
Liens utiles
DAB – Catalogue général 2026 Extra-EU (réf. DP 102 M – 102660880H)
Voir aussi
Découvrez notre Pompage et notre Équipements & machines de chantier.
FAQ – Questions fréquentes
Pourquoi la pompe est-elle vendue sans éjecteur ?
DAB commercialise la DP 102 M comme unité de pompage distincte de l’éjecteur. Le choix de l’éjecteur (E25 ou E30) dépend de la profondeur d’aspiration et des performances souhaitées. Ils sont vendus séparément chez SQES.
Quelle profondeur maximale peut atteindre cette pompe ?
Avec l’éjecteur E30 (réf. 109200010), le tableau officiel DAB de la DP 102 M couvre des profondeurs d’aspiration allant jusqu’à 21 m. L’éjecteur doit être commandé séparément.
Quelle différence entre la version Extra-EU (102660880H) et la version EU (60212479H) ?
La version Extra-EU 102660880H fonctionne en 220–240 V avec une P1 de 0,79 kW et un courant de 3,8 A. La version EU 60212479H fonctionne en 230 V avec une P1 de 1,02 kW et un courant de 4,4 A. Ne pas mélanger les caractéristiques des deux versions.
