Pompe DAB DP 251 T 2,5 CV Triphaée – Aspiration Profonde
Pompe DAB DP 251 T 2,5 CV Triphaée – Aspiration Profonde
Impossible de charger la disponibilité du service de retrait
Pompe DAB DP 251 T 2,5 CV Triphaée – Aspiration Profonde Sans Éjecteur
L’éjecteur (E20, E25 ou E30) est indispensable au fonctionnement en aspiration profonde et doit être commandé séparément.
Version TRIPHAÉE : prévoir une protection moteur externe adaptée et conforme aux normes en vigueur.

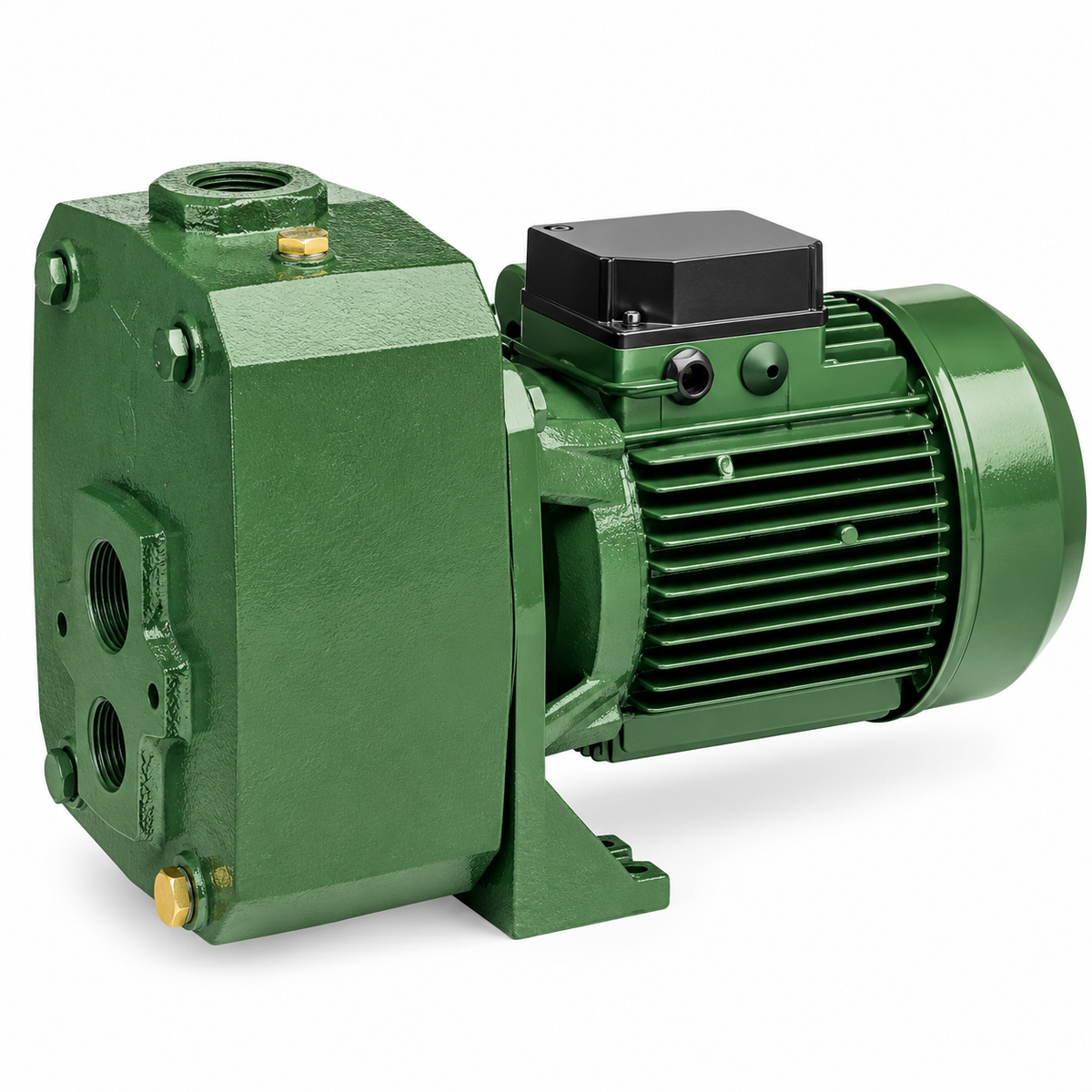

La DAB DP 251 T est une pompe centrifuge auto-amorçante triphaée conçue pour l’aspiration profonde et l’alimentation en eau depuis des puits. Elle fonctionne en 3 × 230–400 V / 50 Hz et utilise un moteur IE3 de 1,85 kW (2,5 HP).
Son corps et son support moteur sont en fonte, avec roue et diffuseur en technopolymère et garniture mécanique carbone/céramique. Elle possède une aspiration de 1¼″, un refoulement de 1″ et une connexion de 1″ pour le circuit de l’éjecteur.
Avec l’éjecteur E30, les tableaux officiels DAB prévoient jusqu’à 27 m d’aspiration selon la configuration d’installation.
Compatibilité éjecteurs DAB – DP 251 T
| Éjecteur | Référence DAB | Profondeurs couvertes |
|---|---|---|
| E20 | 109200000 | 9 / 12 / 15 / 18 m |
| E25 | 109200020 | 15 / 18 / 21 / 24 m |
| E30 | 109200010 | 21 / 24 / 27 m |
Le choix dépend de la profondeur du puits, du débit souhaité, de la pression et des conditions d’installation. Éjecteurs vendus séparément.
Performances DP 251 T + E30 (valeurs officielles DAB)
| Profondeur | Débit (l/h) | Pression (bar) |
|---|---|---|
| 21 m | 1 710 | 2 |
| 1 480 | 2,5 | |
| 1 220 | 3 | |
| 980 | 3,5 | |
| 770 | 4 | |
| 590 | 4,5 | |
| 420 | 5 | |
| 24 m | 1 580 | 2 |
| 1 330 | 2,5 | |
| 1 080 | 3 | |
| 850 | 3,5 | |
| 670 | 4 | |
| 490 | 4,5 | |
| 330 | 5 | |
| 27 m | 1 440 | 2 |
| 1 200 | 2,5 | |
| 950 | 3 | |
| 750 | 3,5 | |
| 560 | 4 | |
| 400 | 4,5 | |
| 250 | 5 |
Valeurs officielles DAB – DP 251 T + E30 (réf. 109200010). Éjecteur non fourni.
Construction officielle
| Corps de pompe | Fonte |
|---|---|
| Support moteur | Fonte |
| Roue | Technopolymère |
| Diffuseur | Technopolymère |
| Bagues | Acier inoxydable |
| Garniture mécanique | Carbone / céramique |
| Éjecteur – corps | Fonte |
| Éjecteur – venturi | Technopolymère |
| Éjecteur – buse | Laiton |
Spécifications techniques
| Marque | DAB |
|---|---|
| Modèle | DP 251 T |
| Réf. fabricant | 60179924 |
| Type | Pompe centrifuge auto-amorçante pour aspiration profonde |
| Alimentation | 3 × 230–400 V ~ 50 Hz |
| Motorisation | Triphaée |
| Moteur | IE3 |
| P1 max | 1,7 kW |
| P2 | 1,85 kW |
| Puissance | 2,5 HP / env. 2,5 CV |
| Courant | 5,7 A (230 V) / 3,3 A (400 V) |
| Aspiration (DNA) | 1¼″ |
| Refoulement (DNM) | 1″ |
| Connexion éjecteur (DNE) | 1″ |
| Pression maximale | 8 bar |
| IP moteur | IP44 |
| IP bornier | IP55 |
| Classe d’isolation | F |
| Protection moteur | Externe – à prévoir selon normes en vigueur |
| Éjecteur | NON FOURNI – à commander séparément |
| Poids | 27,9 kg |
Dimensions officielles (DP 251 T)
| A | 388 mm |
|---|---|
| B | 210 mm |
| C | 50 mm |
| E | 197 mm |
| G | 145 mm |
| H | 155 mm |
| H1 | 53 mm |
| H2 | 108 mm |
| Trou de fixation | Ø 11 mm |
| Emballage | 427 × 246 × 307 mm |
Conditions de fonctionnement
- Liquide : eau propre, sans solides ni abrasifs, non visqueuse, non agressive, chimiquement neutre
- Température liquide (usage domestique) : 0 à +35 °C
- Température liquide (autres usages autorisés) : 0 à +40 °C
- Température ambiante maximale : +40 °C
- Pression maximale : 8 bar
- Puits : diamètre 4″ ou plus
- Installation : fixe, horizontale
Avantages produit
- Marque DAB – DP 251 T (réf. 60179924)
- Pompe pour aspiration profonde – puits 4″ ou plus
- Triphaée 230–400 V – Moteur IE3
- P1 1,7 kW – P2 1,85 kW (2,5 CV)
- Courant 5,7 A / 3,3 A selon tension
- Corps et support en fonte
- Roue et diffuseur technopolymère
- Garniture carbone/céramique
- Aspiration 1¼″ – Refoulement 1″
- Pression maximale 8 bar
- IP44 (IP55 bornier) – Classe F – 27,9 kg
- Compatible E20 / E25 / E30 (vendus séparément)
- Jusqu’à 27 m avec éjecteur E30 selon tableau officiel
Liens utiles
DAB Pumps – Gamme DP (site officiel)
Voir aussi
Découvrez notre Pompage et notre Équipements & machines de chantier.
FAQ – Questions fréquentes
Pourquoi une version triphasée pour le DP 251 ?
La version DP 251 T est destinée aux installations disposant d’une alimentation triphaée 230–400 V, fréquentes dans le milieu agricole ou professionnel. Elle utilise un moteur IE3 haute efficacité. Une protection moteur externe adaptée est obligatoire.
La pompe peut-elle atteindre 27 m seule ?
Non. La profondeur de 27 m est atteinte uniquement avec l’éjecteur E30 (réf. 109200010) dans les conditions d’installation prévues par DAB. L’éjecteur doit être commandé séparément.
Quel éjecteur choisir pour mon installation ?
Le choix dépend de la profondeur du puits, du débit et de la pression souhaités : E20 jusqu’à 18 m, E25 jusqu’à 24 m, E30 jusqu’à 27 m. Contactez SQES pour un conseil adapté.
