Vanne à Sphère ITAP IDEAL Réf. 090 – Passage Total

Vanne à Sphère ITAP IDEAL Réf. 090 – Passage Total

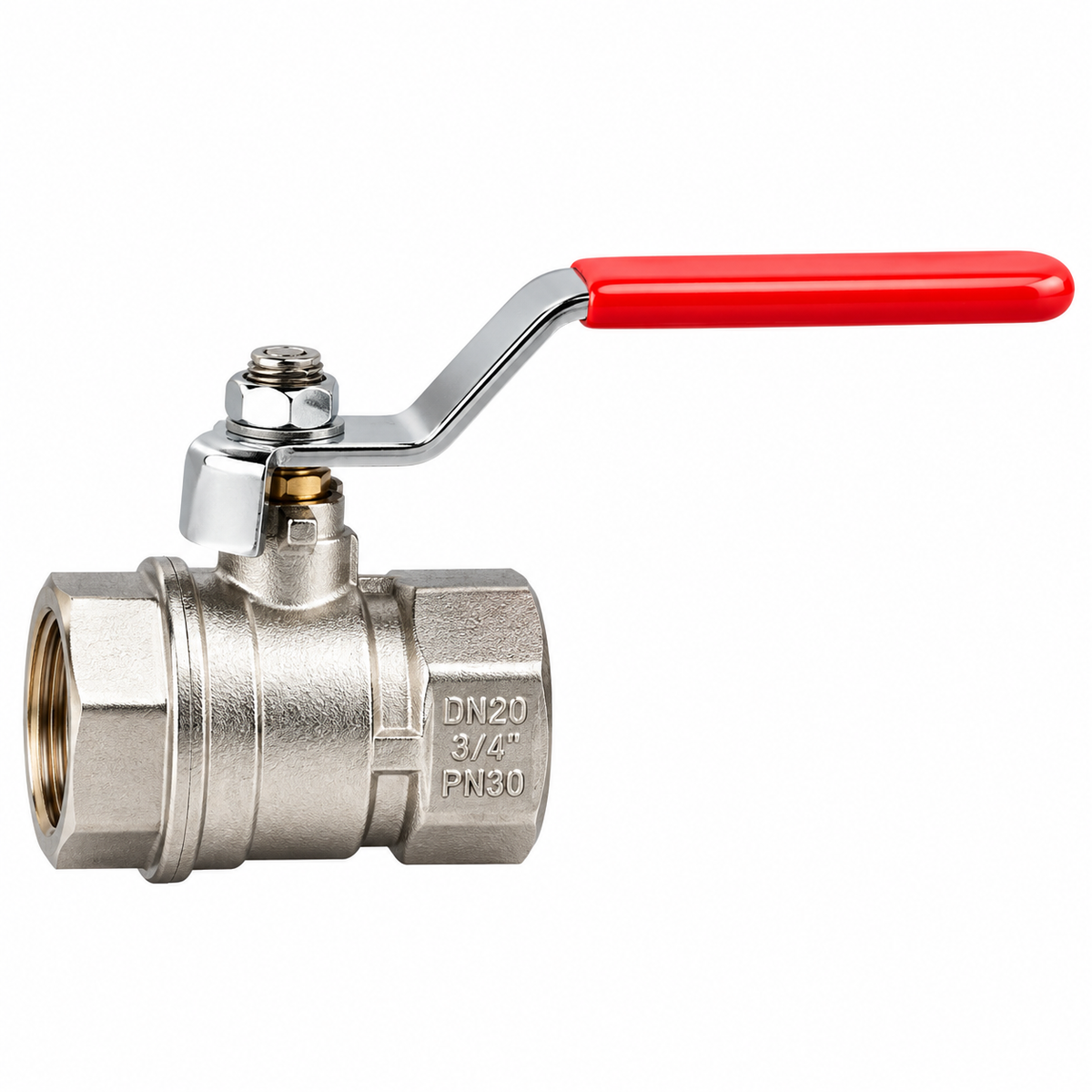

La vanne à sphère ITAP IDEAL Réf. 090 est une vanne Femelle/Femelle à passage total destinée à l'isolement des réseaux hydrauliques, de chauffage, de climatisation et d'air comprimé compatibles. Son corps est en laiton nickelé et les grandes dimensions 2"1/2, 3" et 4" disposent d'une poignée en aluminium. Plage de température : -20 °C à +150 °C en absence de vapeur. Filetage ISO 228.

Passage total

Sa conception conserve un passage interne important pour limiter les restrictions de débit par rapport aux vannes à passage standard comme la ITAP VIENNA Réf. 216.

Fonctionnement

Un quart de tour du levier (90°) aligne la sphère avec le passage pour ouvrir, ou la tourne pour obturer le passage. C'est une vanne d'isolement ouvert/fermé, pas une vanne de réglage fin permanent.

Dimensions et pressions

Dimension	Pouce	DN	Réf. ITAP	Pression max.
66/76	2"1/2	DN65	0900212	18 bar (261 psi)
80/90	3"	DN80	0900300	16 bar (232 psi)
102/114	4"	DN100	0900400	14 bar (203 psi)

Caractéristiques techniques

Caractéristique	Valeur
Marque	ITAP
Modèle	090 IDEAL
Type	Vanne à sphère à passage total
Raccords	Femelle / Femelle
Corps	Laiton nickelé
Poignée	Aluminium
Filetage	ISO 228 (DIN EN ISO 228 / BS EN ISO 228)
Température	-20 °C à +150 °C, en absence de vapeur

Applications et installation

Installations d'eau domestique, chauffage, climatisation, installations pneumatiques et air comprimé. Intervenez hors pression, utilisez des raccords ISO 228 compatibles, maintenez le corps au serrage sans torsion excessive, respectez les limites de pression et de température et contrôlez l'étanchéité après montage.

Voir aussi

• Plomberie

Lien utile

ITAP – Réf. 090 IDEAL

FAQ – Questions fréquentes

Quelle différence avec la Réf. 216 ?

La 090 IDEAL est à passage total, tandis que la 216 VIENNA est à passage standard.

Quelle pression maximale selon la taille ?

18 bar en 2"1/2, 16 bar en 3" et 14 bar en 4", de -20 °C à +150 °C.

Peut-on l'utiliser pour de la vapeur ?

La plage de température est donnée en absence de vapeur : cette vanne n'est pas recommandée pour la vapeur.

---
